手動分板機 手推式PCB分板機

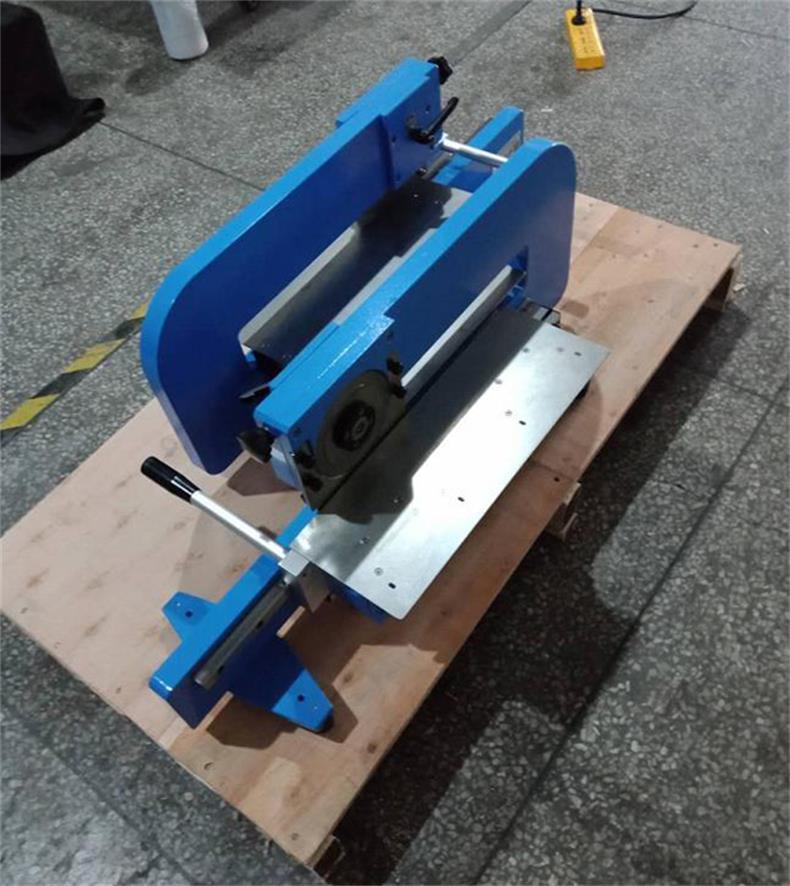

YLVC-1M 產品簡介
☆ YLVC-1M走刀式分板機，采用新型走刀式輕量化設計，一次完成微剪切應力切板行程，適用于分切帶有V形槽的PCB線路板。
☆ 產品不動，下切刀前后移動，品質保證。剪切應力降低，產品潛在質量風險降低。

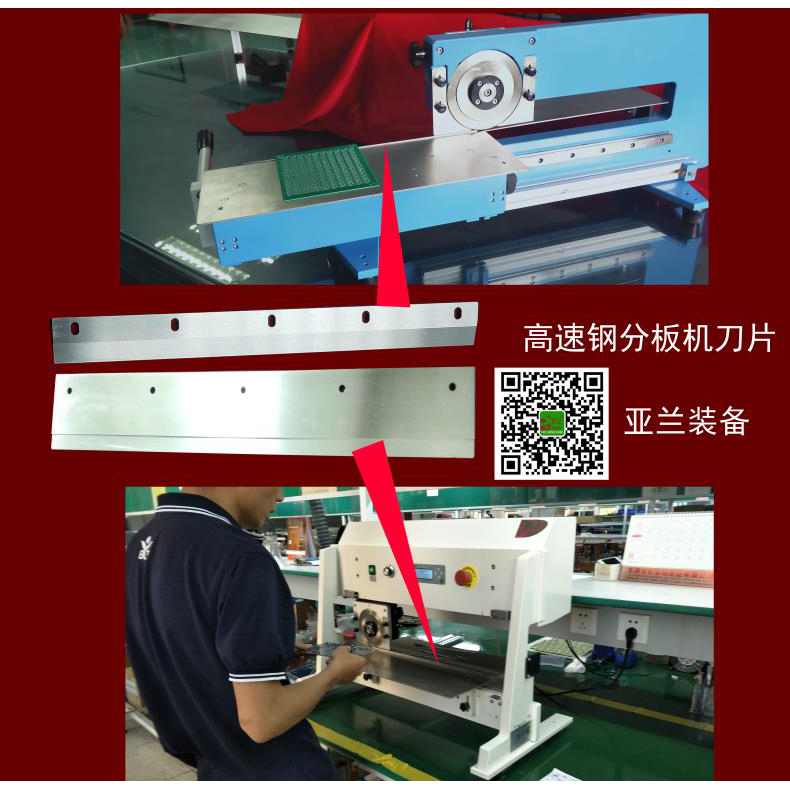

☆ 刀具采用高速鋼精密研磨制成，可重復研磨使用。
分切原理

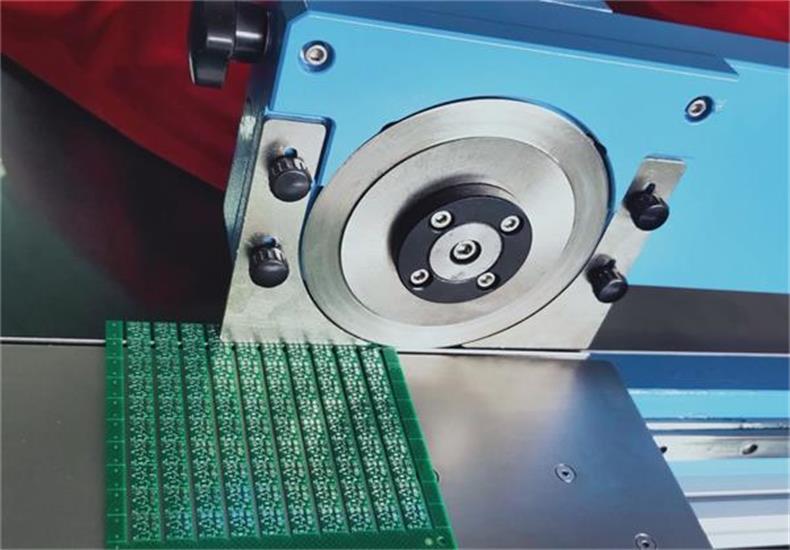

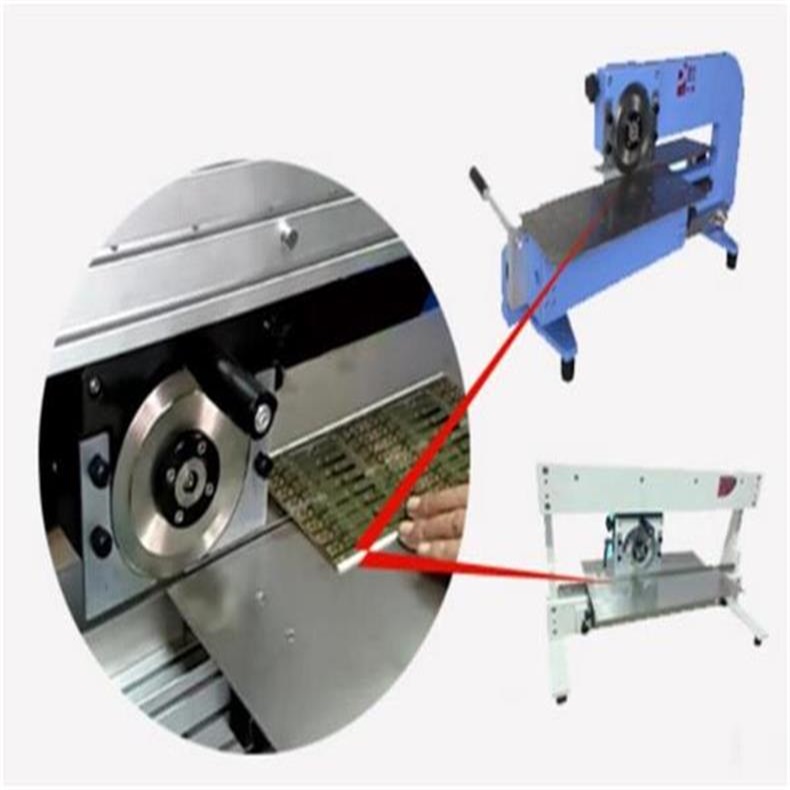

將要進行分切的V-CUT連板的V形槽對準下切刀的刀刃口，然后手推手柄，下切刀沿線性導軌前后移動，圓形刀被動旋轉，從而將V-CUT連板分離。
技術參數
☆ 型號 YLVC-1M
☆ 使用動力 手推
☆ 機器重量 40kg
☆ 外形尺寸 620×260×310mm

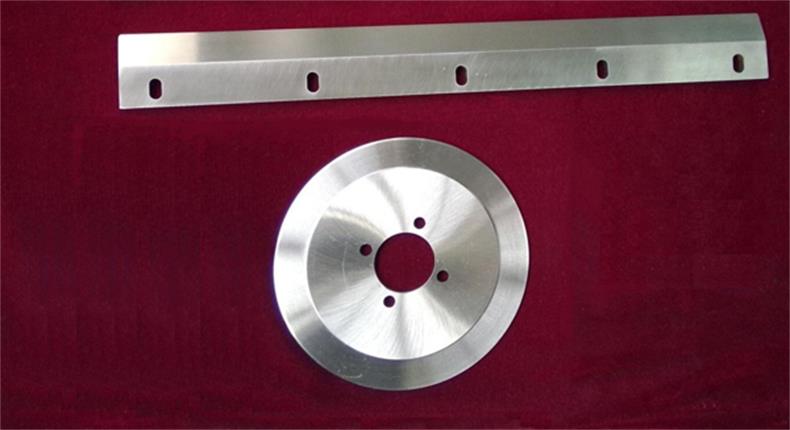

☆ 刀具尺寸 上圓刀直徑125MM，下切刀6X38X330MM，單次有效分板長度33MM。
☆ 適用范圍 凡有V-CUT之SMD PCB板皆可適用于此機器。
☆ 配置安全保護裝置，如有人體或物體進入切刀區會自動停機。
功能特點

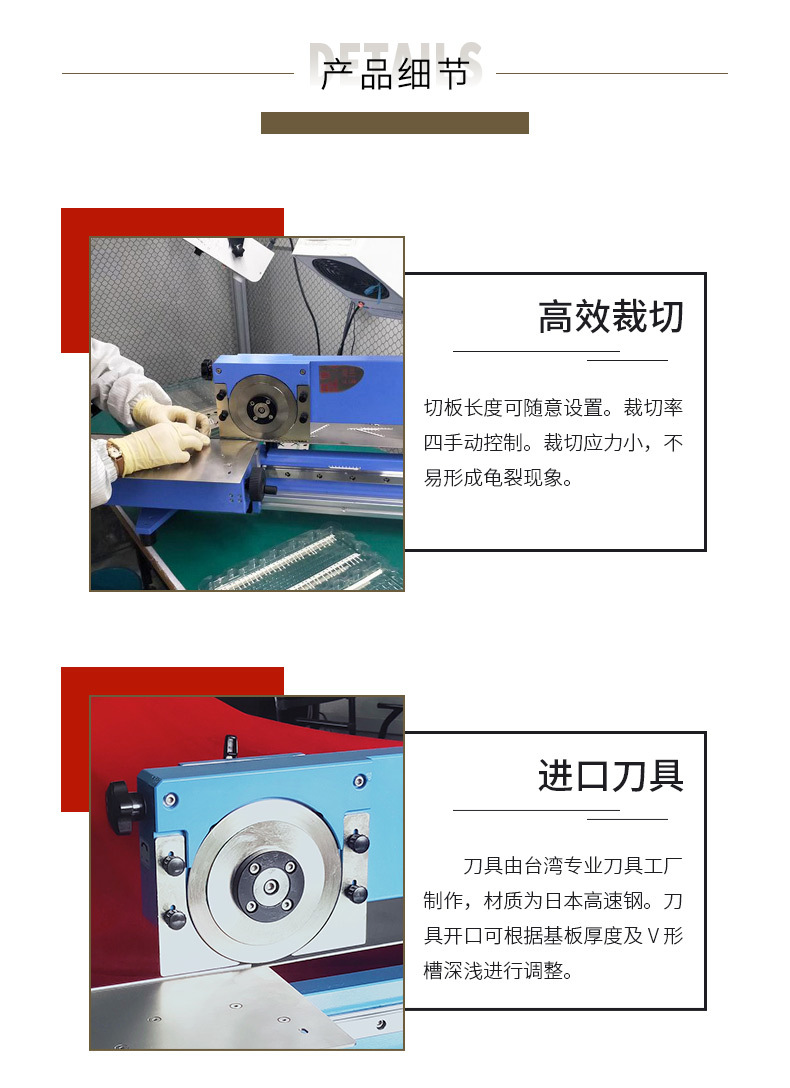

☆ 切板長度可隨意設置。

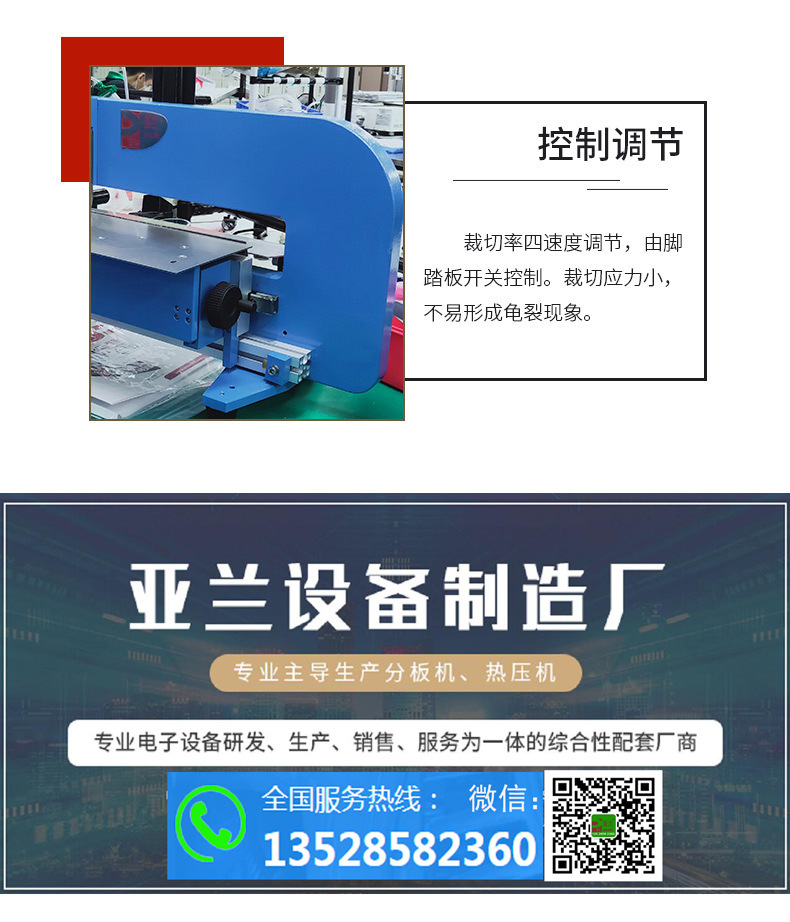

☆ 裁切率四手動控制。
☆ 裁切應力小，不易形成龜裂現象。
☆ 刀具開口可根據基板厚度及V形槽深淺進行調整。
☆ 輪刀，走刀式裁切，少粉塵現象，手推驅動，少碳粉污染。
☆ 非磨擦式切削，無刀具金屬殘留。
☆ 刀具由臺灣專業刀具工廠制作，材質為日本高速鋼。
