高速光器件觸摸屏脈沖式焊接機，雙工位光通訊脈沖焊接機,10幾年焊接機生產廠家直線銷售

• 發布日期：2022-7-16 15:27:34 閱讀次數：965

• ★品牌熱壓機_首推亞蘭★專業于研制,制作及銷售: 哈巴機,脈沖熱壓機,脈沖式熱壓機*********************************************************************

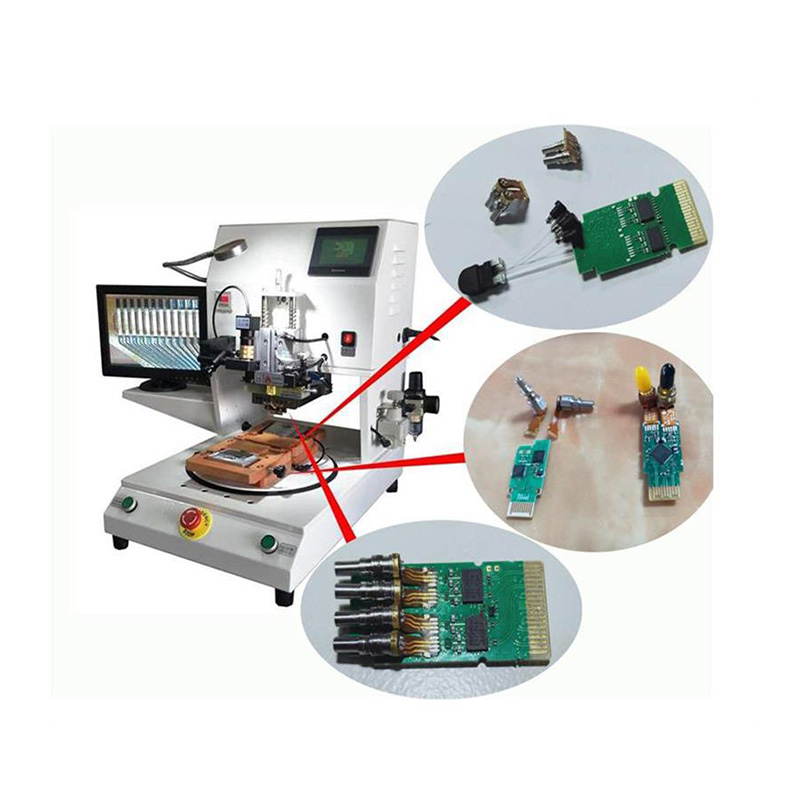

  YLPP-1S產品簡介

          YLPP-1S脈沖焊錫機，脈沖加熱回流焊接(pulse-heated reflow soldering)是一種工藝，將兩個預先上好助焊劑的、鍍錫的零件加熱到足以使焊錫熔化、流動的溫度，固化后，在零件與焊錫之間形成一個永久的電氣機械連接。

  工作原理

  利用一個2000W的變壓器產生一個低電壓的大電流,通過焊接頭令其迅速發熱。脈沖電流就是指電流的ON及OFF頻率比例,此脈沖比例越大,電流輸出越大,焊接頭升溫越快。

  控制原理

      先輸入適當?shù)臏囟葏?shù),上載在高性能的微處理控制器中。然后在生產過程中,焊接頭上之感溫線把溫度回饋,以每秒鐘取樣數十次,來控制電流脈沖比例達到恒溫準確。

  工作過程

  將工件置于夾具(如有需要,可啟動真空將其固定)。將夾具送至焊接頭下，按雙開始鍵,焊接頭下壓著工件(開始加熱)，溫度按輸入?yún)?shù)迅速上升及準確恒溫，最多可達4個溫區(此時焊錫回流)，吹氣冷卻(焊錫凝固)，焊接頭上升(完成)。






  功能特點

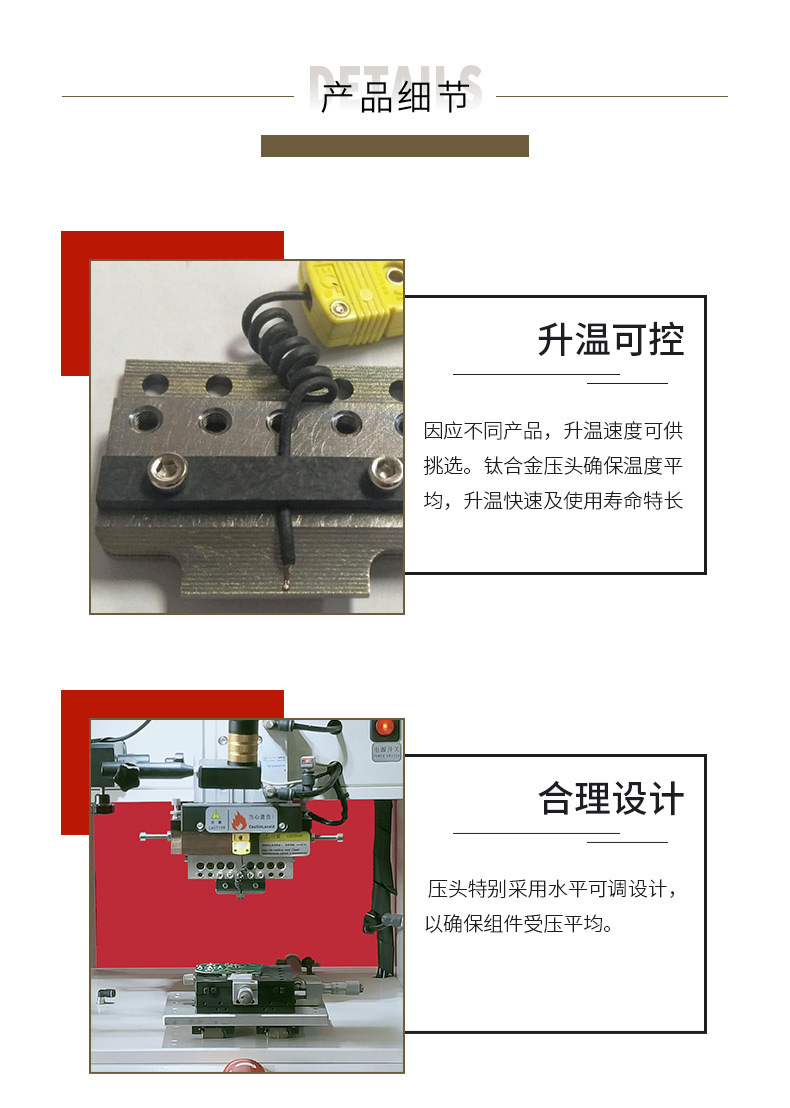

         ☆ 因應不同產品，升溫速度可供挑選。

  ☆ 鈦合金壓頭確保溫度平均，升溫快速及使用壽命特長。

  ☆ 壓頭特別采用水平可調設計，以確保組件受壓平均。

  ☆ 溫度數控化，清楚精密。PLC控制，5寸彩色觸摸屏LCD顯示輸入，實時溫度曲線顯示。

  ☆ 備有數字式壓力計，可預設壓力范圍。

  技術參數

         ☆ 型號    YLPP-1S

           ☆ 使用電壓    220VAC

           ☆ 工作壓力   0.45-0.7 Mpa

           ☆ 機器重量   53kg

           ☆ 外形尺寸  500×450×600mm 長/寬/高
