FPC|PCB分板機、脈沖加熱焊錫機

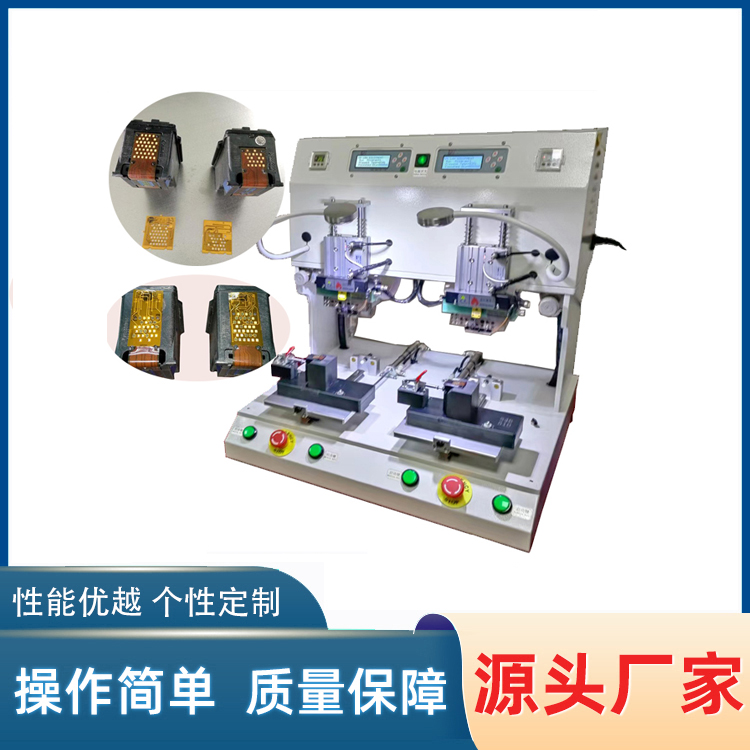

哈巴焊機，脈沖焊接機 YLPP-2AS
|
1.設備的外形 |
外形尺寸 L×W×H |
680 ×780 × 700( mm) |
|
外形 |
桌上式(立式) |
|
|
重量 |
約110㎏ |
|
|
顏色 |
電腦白 |
|
|
2.工廠設施供應要求
|
電源供應 |
AC220V 2000W |
|
環境要求 |
清結干燥的環境，避免潮濕或者高溫 |
|
|
工作氣壓/管徑 |
0.40－0.70Mpa壓縮空氣 |
|
|
3.設備軟件部分 |
編程器 |
單片機（兩套） |
|
參數設置 |
設定運行程序 |
|
|
4.視像系統 |
CCD 鏡頭 |
（兩套） |
|
顯示器 |
（壹套） |
|
|
5.壓頭
|
金屬屬性 |
脈沖加熱式，材質為TC4 |
|
尺寸 |
可根據客戶產品需要訂做，最大可做尺寸90×5mm |
|
|
溫度均勻范圍 |
±2℃ |
|
|
熱壓頭平整度 |
±0.05mm |
|
|
傳感器類型 |
K type |
|
|
6.夾具
|
基板材質 |
鋁合金+高密度電木 |
|
真空吸附力 |
真空吸附或固定式,根據實際訂做而定 |
|
|
基板的平整度調整 |
根據樣品制作基板夾具 |
|
|
工作狀態方式 |
單工位前后自動推拉定式 |
|
|
夾具的可調節性 |
單軸或X、Y、軸微調,根據實際訂做而定 |
|
|
7.主壓系統
|
壓力控制 |
1-42kgf/cm2可調 |
|
加熱方式 |
脈沖式 |
|
|
溫度控制 |
二段， 室溫--600℃ ±5℃ |
|
|
時間控制 |
1S—99S 可調 |
|
|
氣缸規格 |
32缸徑配合16缸徑 |
|
|
壓接計算器 |
記錄壓接產品數量的壓接次數 |
|
|
壓接溫度分段 |
第一段預壓溫度，第二段壓接溫度，第三段冷卻溫度 |
|
|
工作臺尺寸 |
230×190mm（兩套） |
|
|
外形尺寸（L×W） |
視產品壓位而定，一般最大200×150mm |
|
|
8.其他要求
|
加溫保護 |
有上限溫度保護，超負荷有硬件保險保護，感溫線斷路保護 |
|
誤操作防護 |
按急停開關保護 |
|
|
零件表面處理 |
部分器件做陽極硬化處理 |
|
|
9.設備保修 |
機器保修一年（耗材除外，焊頭和夾具） |
|
